光耦容耦磁耦
随着型号对抗干扰能力的要求越来越高，而且现在的工业应用电路也不满足于简单的光耦隔离这一效果，为了顺应市场的需求，一些高端的光耦也集成了采样，检测等功能，成为了光耦领域的多面手。当然磁耦和容耦也不甘示弱，凭着自身的特点，在市场也是占据了一席之地。那么接下来就有小编我来带大家了解一下光耦、磁耦和容耦。

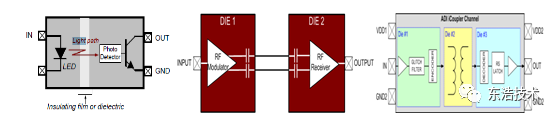

内部结构
光耦是由一个发光二极管（LED）和光敏三极管耦合构成
容耦则是采用了CMOS集成电容
磁耦是一种基于芯片尺寸的变压器，采用了高速的iCOMS工艺
隔离方式
光耦是采用光-电-光的传输方式来进行信号的传输
容耦是采用高频信号调制解调将输入信号通过电容隔离之后传输出去
磁耦是通过磁场进行能量传递将信号进行隔离传输
优劣势分析
光耦的优点是信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦的不足之处主要体现在速度限制、功耗高以及LED老化上
磁耦的优点是速度最高可达150MBps，功耗低至传统光耦的十分之一，体积小，应用方便，可靠性高，寿命长等。磁耦的不足之处在于集成的变压器本身是一个辐射源，存在EMI干扰性问题。
容耦的优点在于通讯速率高，信号传输延时时间短，寿命长，具有很好的抗EMI干扰能力，信号具有很好的跟随特性等。容耦的不足之处在于低频特性差，不能放大变化缓慢的信号，而且在集成电路中制造大容量的电容很困难，因此容耦不便于集成化。
